La Bomba de Resina U-Cup Displacement Pump 3A2313E de Graco está diseñada para su uso con compuestos en ubicaciones peligrosas y no peligrosas, exclusivamente para uso profesional.
Este equipo garantiza un rendimiento óptimo y eficiente para aplicaciones exigentes, aprovechando la tecnología y la ingeniería de punta de Graco.
Usos
Este dispositivo está especializado para la manipulación de resinas dentro de un entorno industrial, ideal para aplicaciones que requieren dosificación precisa y manipulación cuidadosa de materiales compuestos.
Su diseño asegura una integración eficiente en procesos de fabricación de fibra de vidrio reforzada, laminados, y otras aplicaciones de composites.
Beneficios
- Eficiencia Operativa: Maximiza la producción mediante un manejo preciso de los materiales.
- Durabilidad: Construcción robusta que asegura una larga vida útil incluso en las condiciones más exigentes.
- Mantenimiento Sencillo: Diseñada para un fácil acceso a partes clave, facilitando las tareas de reparación y mantenimiento.
- Versatilidad: Capaz de manejar una amplia gama de viscosidades y tipos de resinas.
Partes principales
- Cilindro Superior y Inferior: Garantizan la estabilidad y durabilidad del proceso de bombeo.
- Ensamble de Pistón/Varilla y Copa Húmeda: Claves para el movimiento eficiente y el sellado adecuado.
- Válvula de Entrada y Salida: Permiten el flujo controlado de materiales.
- Kit de Reparación: Incluye sellos, bujes, y otros componentes esenciales para el mantenimiento.

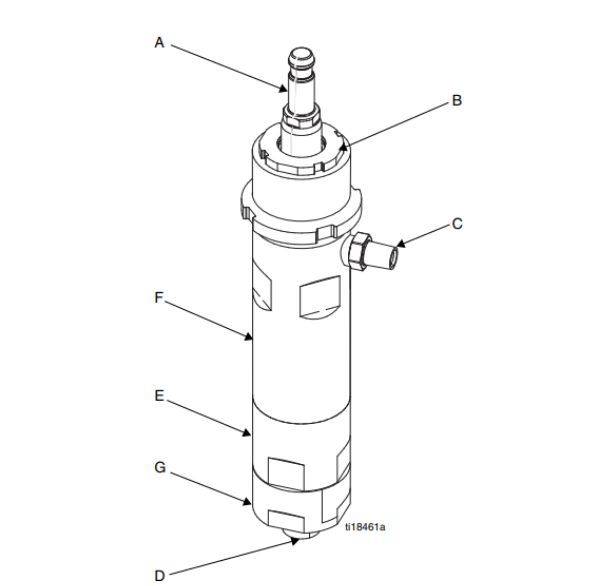

- A. Ensamble de Pistón/Varilla
- B. Copa Húmeda
- C. Salida de Fluido
- D. Entrada de Fluido
- E. Cilindro Inferior
- F. Cilindro Superior
- G. Válvula de Admisión
| Característica | LW075S | LW100C |
|---|---|---|
| Presión Máxima de Trabajo | 4800 psi (33.1 MPa) | 3600 psi (24.8 MPa) |
| Temperatura Máxima de Operación | 160°F (71°C) | 160°F (71°C) |
| Tamaño de Entrada de Fluido | 3/4 in. npt | 3/4 in. npt |
| Tamaño de Salida de Fluido | 3/8 in. npt | 3/8 in. npt |
| Longitud del Golpe | 2 in. | 2 in. |
| Partes en Contacto con el Fluido | Acero inoxidable, carburo de tungsteno, UHM-WPE, PTFE, acetal | Acero inoxidable, carburo de tungsteno, UHM-WPE, PTFE, acetal, acero al carbono |

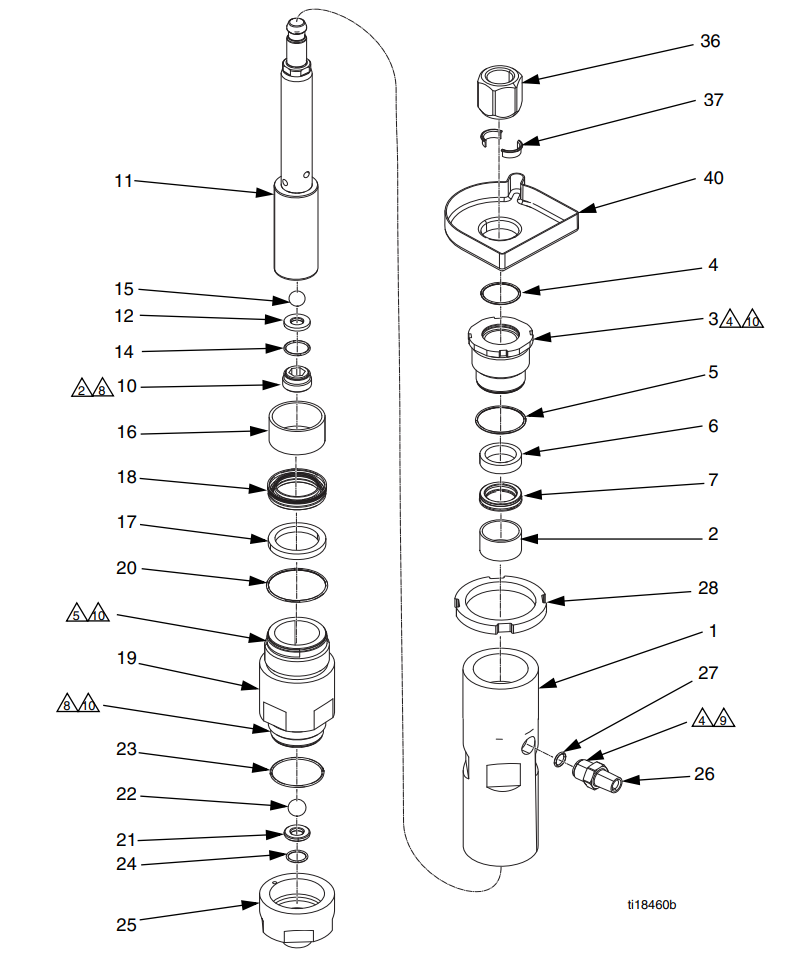

| Ref. | Descripción | LW075S | LW100C | Cantidad |
|---|---|---|---|---|
| 1 | CILINDRO, superior (también incluye: 5, 20, 26, 27) | 24A815 | 16P061 | 1 |
| 2* | ESPACIADOR, u-copa, garganta | — | — | 1 |
| 3 | COPA, húmeda (también incluye: 4, 5) | 24A809 | 16P062 | 1 |
| 4 | O-RING (paquete de 10) | 24A631 | 24A632 | 1 |
| 5* | O-RING, ptfe (paquete de 10) | 24P190 | 24P191 | 1 |
| 6* | BUJE, garganta | — | — | 1 |
| 7* | SELLO, u-copa, garganta | — | — | 1 |
| 10† | TUERCA, de paso | — | — | 1 |
| 11 | KIT, pistón y varilla (también incluye: 8, 9, 10, 12, 13, 14, 15) | 25B082 | 25N495 | 1 |
| 12† | ASIENTO, de carburo | — | — | 1 |
| 14† | O-RING (paquete de 10) | 24P189 | 24P189 | 1 |
| 15◆ | BOLA, válvula, de retención | — | — | 1 |
| 16* | ESPACIADOR, u-copa, pistón | — | — | 1 |
| 17* | BUJE, pistón | — | — | 1 |
| 18* | SELLO, u-copa, pistón | — | — | 1 |
| 19 | CILINDRO, inferior (también incluye: 20, 23) | 24A824 | 16P063 | 1 |
| 20*† | O-RING (paquete de 10) | 24P192 | 24P193 | 1 |
| 21† | ASIENTO, de carburo | — | — | 1 |
| 22◆ | BOLA | — | — | 1 |
| 23†* | EMPAQUE, o-ring (paquete de 10) | 24P196 | 24P196 | 1 |
| 24† | EMPAQUE, o-ring (paquete de 10) | 24P194 | 24P195 | 1 |
| 25 | VÁLVULA, de pie (también incluye: 23) | 24A836 | 16P064 | 1 |
| 26 | CONEXIÓN, 3/8-18 npt x 3/4-16 unf (también incluye: 27) | 24A840 | 24A840 | 1 |
| 27 | O-RING (paquete de 10) | 24E457 | 24E457 | 1 |
| 28 | TUERCA, de bloqueo | 24A636 | 24A637 | 1 |
| 36 | TUERCA, de acoplamiento (usado con collar de acoplamiento, ref. 37 para conectar la varilla al motor neumático) | 15T311 | 15T311 | 1 |
| 37 | COLLAR, de acoplamiento, semi-cilindro; para conectar al motor neumático (paquete de 10) | 24A619 | 24A619 | 2 |
| 39 | FLUIDO, TSL™, botella de 8 oz | 206994 | 206994 | 1 |
| 40 | RESERVORIO, TSL | 24A625 | 24A626 | 1 |
— No se vende por separado.
* Incluido en el kit de reparación de sellos.
† Incluido en el kit de reparación de asientos. Asientos de acero inoxidable también están disponibles.
◆ Incluido en el kit de bolas de chequeo. Bolas de chequeo de carburo de tungsteno también están disponibles.
